Cách vẽ đồ thị trong Matlab

Bạn đang cảm thấy khó khăn vì không thể tìm được phần mềm nào vẽ đồ thị ưng ý. Đó là do bạn chưa quan tâm nhiều đến Taimienphi.vn mà thôi bởi chúng tôi sẽ hướng dẫn bạn cách vẽ đồ thị trong Matlab. Một siêu phần mềm giúp bạn có thể vẽ được bất cứ đồ thị toán học nào.

Bài viết liên quan


Có rất nhiều người sử dụng băn khoăn khi muốn vẽ các đồ thị trong toán học lên máy tính mà không biết phải làm thế nào. Với cách vẽ đồ thị trong Matlab sẽ cho bạn một cách nhìn khác về phần mềm vẽ đồ thị toán học nó đơn giản và tiện dụng là như thế nào.

cach ve do thi trong matlab

Trong một bài viết trước đây chúng tôi đã từng giới thiệu với bạn một phần mềm có thể vẽ đồ thị hàm số toán học rất tốt đó chính là Graph, người sử dụng Graph sẽ được hỗ trợ đến mức cơ bản nhất đủ để có thể vẽ ra bất cứ đồ thị hàm số nào. Và cách vẽ đồ thị hàm số toán học với Graph cũng từng được rất nhiều độc giả của Taimienphi.vn đón nhận. Nếu như bạn đã từng vẽ đồ thị hàm số toán học với Graph, chúng tôi chắc chắn rằng với cách vẽ đồ thị trong Matlab sẽ làm bạn quan tâm hơn nhiều còn nếu là người mới sử dụng cũng chẳng sao, hãy cứ tham khảo hướng dẫn dưới đây nhé.

Cách vẽ đồ thị trong Matlab

- Tải Matlab về máy tính tại đây, download Matlab.

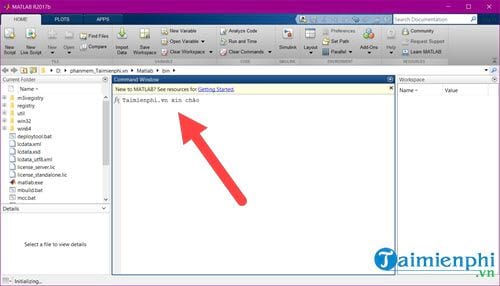

Mở giao diện của Matlab lên, tại đây chúng ta sẽ thực hành cách vẽ đồ thị trong Matlab cơ bản nhất là Plot

cach ve do thi trong matlab 2

- Lệnh plot: plot (x, f(x)).

Với:

f(x): Hàm số cần vẽ.

x- vectơ miễn giá trị của hàm F.

Ví dụ: vẽ đồ thị của hàm y = sin(x).

Biết x = 0:pi/100:2*pi;

Biết y = sin(x);

Chúng ta sẽ nhập lệnh như sau:

Bước 1: Trên bảng của Matlab bạn gõ x = 0:pi/100:2*pi; rồi nhấn enter.

cach ve do thi trong matlab 3

Bước 2: Sau khi hiện ra một dãy số chúng ta nhấn tiếp y=sin(x).

cach ve do thi trong matlab 4

Bước 3: Sau khi giá trị với 2 lệnh trên xong bạn kết thúc bằng lệnh plot(x,y).

cach ve do thi trong matlab 5

Ngay lập tức Matlab sẽ tính toán và hiển thị đồ thị hàm số cho bạn.

cach ve do thi trong matlab 6

Trường hợp muốn vẽ nhiều đồ thị hàm số cùng hiển thị.

Để thiển thị nhiều đồ thị hàm số trong Matlab chúng ta sử dụng Hold on hold off,

Tại đây bạn nhập lần lượt các lệnh sau:

plot(x, sin(x),'-.*r');

hold on

plot (x, sin(x-pi/2),'--om');

plot (x,sin(x-pi), ':bs');

hold off

cach ve do thi trong matlab 7

Và sau khi nhập lệnh rồi nhấn Enter bạn sẽ thấy được kết quả như sau.

cach ve do thi trong matlab 8

Để tạo được thêm màu cũng như các ký tự bạn phải tham khảo thêm bảng mã mà trong bài viết kế tiếp Taimienphi.vn sẽ viết chi tiết hơn về vấn đề này.

Tùy chỉnh độ rộng, màu sắc trong Matlab

Tương tự chúng ta có thể tùy biến việc vẽ đồ thị trong Matlab hơn bằng cách tùy chỉnh độ rộng và màu sắc.

cach ve do thi trong matlab 9

Cụ thể hơn bạn nhập code:

x = -pi:pi/10:pi;

y=tan(sin(x))-sin(tan(x));

plot(x,y,'-rs','LineWidth',2,'MakerEdgecolor','k','MarkerFacecolor',

'g','Markersize',10)

cach ve do thi trong matlab 10

Sau khi nhập xong hãy nhấn Enter và chúng ta sẽ được kết quả như sau:

cach ve do thi trong matlab 11

Xóa lịch sử lệnh trong Matlab.

Bạn nhập quá nhiều lệnh gây rối mắt và việc này ảnh hưởng không nhỏ trong quá trình vẽ đồ thị trong Matlab. Đẻ xóa lịch sử lệnh chúng ta chọn Clear Workspace trên mục Home và chọn tiếp Variables.

cach ve do thi trong matlab 12

Qua bài viết trên bạn đánh giá thế nào về Matlab, liệu Matlab sẽ đáp ứng được như cầu vẽ đồ thị của bạn chứ ? Hãy cứ trải nghiệm thêm vẽ đồ thị trong Matlab đi rồi cho chúng tôi biết suy nghĩ của bạn nhé.

http://thuthuat.taimienphi.vn/cach-ve-do-thi-trong-matlab-23238n.aspx
Với thời đại mọi thứ được trực tuyến như hiện nay thì việc vẽ đồ thị trực tuyến cũng không có gì là lạ, mặc dù không chi tiết được như Matlab hay các phần mềm khác nhưng các phần mềm vẽ đồ thị trực tuyến tỏ ra ưu thế khi nhẹ và đáp ứng được nhu cầu đơn giản của người dùng, sử dụng các công cụ vẽ đồ thị trực tuyến cũng là một xu thế mới khi mọi công việc cần phải chủ động. Trong những bài viết kế tiếp Taimienphi.vn sẽ giới thiệu đến bạn những công cụ vẽ đồ thị trực tuyến, hãy theo dõi trong các bài viết kế tiếp của chúng tôi.
